V koupelně se voda a elektřina potkávají v prostorach, kde je vlhkost na maximum. Možná vám přijde za přehnané řešit, zda má svítidlo nad zrcadlem IP44 nebo IP65, ale v tomto případě může chyba stát život. Podle dat z Českého energetického úřadu tvoří špatné krytí až 78 % všech elektrických úrazů v koupelnách. Nejde tedy jen o papírové předpisy, ale o reálnou ochranu vás i vaší rodiny.
Klíčová norma ČSN 33 2000-7-701 a rozdělení zón
Základem všeho je ČSN 33 2000-7-701 je technická norma pro elektrické instalace nízkého napětí v koupelnách a podobných prostorech . Tato norma není jen pro elektrikáře; každý, kdo plánuje rekonstrukci, by měl vědět, že koupelna není jeden jednotný prostor, ale systém zón. Každá zóna má jinou míru rizika a proto jiné požadavky na vybavení.
Zjednodušeně řečeno: čím blíže jste k vodě, tím přísnější jsou pravidla. Pokud umístíte obyčejné svítidlo s krytím IP20 (které není určené do vlhkého prostředí) do sprchového koutu, riskujete krátký závrat nebo v nejhorším případě úraz elektrickým proudem. Právě v zóně 1 totiž 42 % domácích instalací stálestále používá nevhodná svítidla.
Podrobný průvodce zónami a požadovaným IP krytím
Abychom pochopili, co koupit, musíme se podívat na tzv. IP krytí (Ingress Protection). To je standard, který říká, jak dobře je zařízení chráněno před prachem a vodou. V koupelně nás zajímá hlavně druhá číslice, která určuje odolnost vůči vodě.
| Zóna | Popis prostoru | Minimální IP krytí | Typ napájení / Poznámka |
|---|---|---|---|
| Zóna 0 | Vnitřek vany nebo sprchové vany | IPX7 (např. IP67) | Do 12 V AC, typ SELV |
| Zóna 1 | Prostor nad vanou/sprchou do 225 cm | IPX4 (doporučeno IP65) | Odolnost proti stříkající vodě |
| Zóna 2 | Do 60 cm kolem zóny 1 do výšky 225 cm | IPX4 (někdy stačí IPX3) | Standardní koupelnová svítidla |
| Zóna 3 | Zbytek koupelny mimo dosah vody | IPX1 (doporučeno IP44) | Vysoká vlhkost vzduchu |
V zóně 0 jsou pravidla extrémně přísná. Zapomeňte na jakékoli spínače nebo zásuvky. Zde smí být pouze speciální svítidla s velmi nízkým napětím, tzv. SELV je systém bezpečného extra nízkého napětí (Secured Extra-Low Voltage) . Transformátor pro tato svítidla musí být umístěn mimo zóny 0, 1 a 2, aby byl bezpečně oddělen od vody.
Kritické chyby při instalaci, kterépřesto dělají mnozí
I když koupíte správné svítidlo, špatná instalace může bezpečnost smazat. Jedním z největších hříchů je absence proudového chrániče je zařízení, které okamžitě vypne proud v případě úniku elektřiny do země nebo člověka . Pro koupelny je povinný chránič s vybavovacím proudem 30 mA. Bez něj je jakékoli IP krytí jen první linií obrany, která může selhat.
Další častou chybou je umístění. Podle norem by spodní okraj svítidla měl být nad podlahou minimálně 1,8 m a maximálně 2,5 m. Všechny vnější části svítidel, které jsou nižší než 2,5 m, musí být vyrobeny z izolantu. Proč? Protože v případě kontaktu s vodou nebo vlhkostí se tak minimalizuje riziko přenosu proudu na povrch svítidla.
Často se setkáváme s tzv. "univerzálním přístupem", kdy instalaté montují všude svítidla s IP44. To je sice v pořádku pro zónu 2 a 3, ale v zóně 0 je to hazard s životem. IP44 chrání pouze proti stříkající vodě, nikoliv proti ponoření nebo přímému tlaku sprchového proudy.
Jak poznat kvalitu a nenechat se oklamat
Trh je plný levných produktů, které tvrdí, že jsou "vhodné do koupelny". Pozor však na low-cost segment. Průzkumy Asociace českých elektroinstalatérů ukazují, že zatímco u profesionálních značek (jako Philips nebo Osram) splňuje normy 76 % výrobků, v levných řadách to je pouze 34 %.

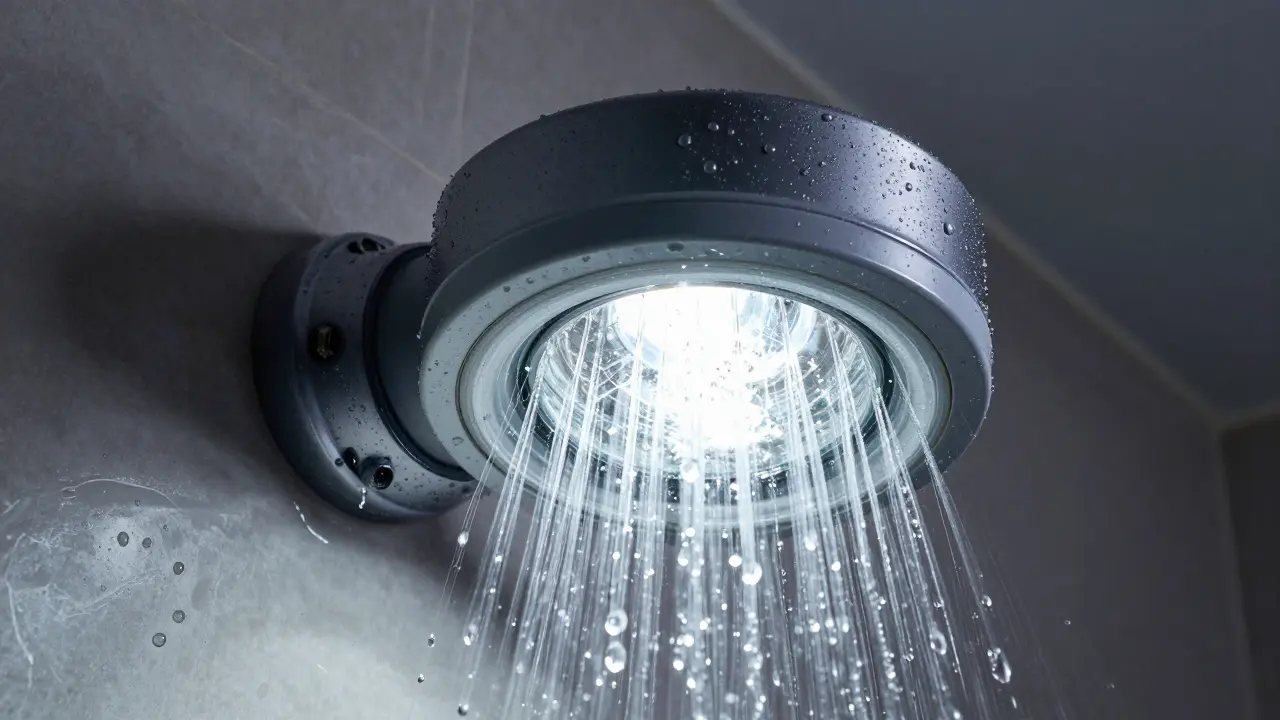

Jak se chránit? Hledejte certifikát CE a ověřte, zda je označení IP krytí skutečně certifikováno. Mnoho uživatelů na fórech hlásí, že levná svítidla s deklarovaným IP44 začala po půl roce korodovat, což znamená, že těsnění nefungovalo. Investice do svítidla s IP65 pro sprchový k prostor sice stojí o pár set korun více, ale vydrží roky bezproblémově, protože skutečně odolává vlhkosti.
Budoucnost a zpřísňování norem
Pokud plánujete koupelnu teď, mějte na paměti, že normy se vyvíjejí. Evropské směrnice směřují k ještě přísnějším požadavkům. Předpokládá se, že v blízké době dojde k navýšení požadavku na zónu 2 z IPX4 na IPX5. To znamená, že svítidla budou muset odolávat proudům vody, nikoliv jen stříkání.
Kromě toho se do roku 2030 očekává integrace inteligentních senzorů. Představte si osvětlení, které automaticky detekuje extrémní vlhkost v místnosti a preventivně sníží napětí nebo vypne určité okruhy. To by mohlo zásadně zvýšit bezpečnost v domácnostech, kde nejsou instalace pravidelně revidovány odborníky.
Stačí do celé koupelny dát svítidla s IP44?
Pro většinu ploch koupelny (zóna 2 a 3) je IP44 standardem a dostatečným krytím. Nicméně pro zónu 0 (vnitřek vany/sprchy) je IP44 naprosto nedostatečné a nebezpečné - zde je vyžadováno IPX7. Pro zónu 1 (bezprostřední okolí sprchy) se doporučuje IP65, aby svítidlo odolalo přímému proudu vody.
Kde musí být umístěn transformátor pro LED svítidla v koupelně?
Pokud používáte systém SELV (bezpečné nízké napětí), musí být zdroj (transformátor) umístěn mimo zóny 0, 1 a 2. Často se proto instaluje do vedlejší místnosti nebo do speciálního servisního prostoru, aby nebyl v přímém kontaktu s vlhkým prostředím koupelny.
Je povinný proudový chránič v každé koupelně?
Ano, je naprosto nezbytný. Proudový chránič s vybavovacím proudem 30 mA (v některých nových doporučeních pro zóny 0 a 1 i 10 mA) je klíčovou bezpečnostní prvkem. V případě poruchy izolace svítidla chránič proud okamžitě přeruší a zabrání tak smrtelnému úrazu.
Jaká je maximální a minimální výška instalace svítidel?
Podle doporučení by měl být spodní okraj svítidla nad podlahou minimálně 1,8 m a maximálně 2,5 m. Svítidla umístěná níže než 2,5 m by měla mít vnější části vyrobené z izolantu a být opatřena krycím sklem.
Jak poznámme, že svítidlo opravdu splňuje normu?
Hledejte na výrobku nebo v dokumentaci certifikát CE a jasně uvedené IP krytí (např. IP44, IP65). Doporučujeme kupovat produkty od prověřených značek, protože v low-cost segmentu je až 66 % výrobků s deklarovaným krytím ve skutečnosti v rozporu s normou ČSN 33 2000-7-701.
Další kroky pro bezpečnou koupelnu
Pokud právě teď renovujete, doporučuji nejprve nechat provést revizi elektroinstalace kvalifikovaným elektrikářem. Ten vám přesně vymezí zóny vašeho konkrétního prostoru, protože každá koupelna je jiná - sprchový kout v rohu vytváří jiné zóny než samostatná vana.
Pro ty, kteří chtějí jít na jistotu, doporučuji instalovat svítidla s krytím IP65 i tam, kde by stačilo IP44. Rozdíl v ceně je minimální, ale odolnost proti vlhkosti a životnost produktu je výrazně vyšší. Nezapomeňte také kontrolovat stav těsnění u stínových svítidel v pravidelných intervalech, aby vlhkost pronikla k elektrickým kontaktům.
